火花機光學尺的安裝方式
光學尺一般安裝在電火花機床的工作臺上，隨隨機床移動。讀數頭固定在床上，讀數頭盡可能安裝在主尺下方。安裝方式的選擇必須注意火花機液體的飛濺方向。此外，一般來說，讀數頭應盡可能安裝在相對于火花機的靜止部件上。此時，輸出線可以輕松固定，無需移動，而直尺應安裝在相對于機床的移動部件上。
1.將火花機光學尺安裝在安裝座上時，光學尺不能直接安裝在粗加工機床上。光學尺和讀數頭分別安裝在機床相對運動的兩部分上。用千分表檢查機床工作臺主尺安裝面與導軌移動方向的平行度。千分表固定在床身上，工作臺移動達到0.1毫米/1000毫米的平行度。如果不能滿足這一要求，有必要設計和加工一個光柵尺底座。此外，讀數頭應安裝在讀數頭底座上。讀數頭底座與尺身底座之間的總誤差不得大于0.2毫米。安裝時，調整讀數頭的位置，使讀數頭與光柵尺體之間的平行度約為0.1毫米，讀數頭與光柵尺體之間的距離約為1 ~ 1.5毫米

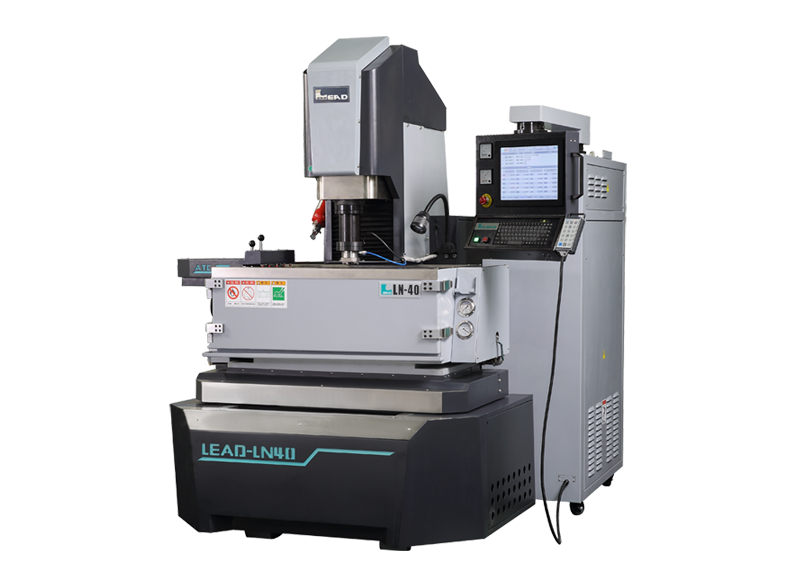

火花機
2.安裝電火花機床光學尺的主尺用M4螺絲將光柵尺安裝在機床安裝的工作臺安裝面上，但不要擰緊。將千分表固定在床身上，移動工作臺。用百分表測量主尺平面與機床導軌移動方向的平行度，調整主尺M4螺絲的位置，使主尺平行度在0.1毫米/1000毫米以內，并擰緊M2螺絲。
3.安裝火花機光學尺的讀數頭時，首先要保證讀數頭的基面符合安裝要求，然后安裝讀數頭。安裝方法與主尺相似。最后，調整讀數頭，使讀數頭與光柵主尺的平行度在0.1毫米以內，讀數頭與主尺的間隙控制在1 ~ 1.5毫米以內
4.檢查火花機的光學尺。安裝光學尺后，打開數顯表，移動工作臺，觀察數顯表計數是否正常。
在機床上選擇一個參考位置，并將工作點前后移動到所選位置。數字顯示儀表的讀數應該相同(或回零)。此外，還可以使用百分表，這樣百分表和數顯表就可以同時調零。
5.火花機光學尺護罩火花機光學尺配有護罩。屏蔽的設計根據光柵傳感器的放大的橫截面來確定，留下一定的空間尺寸。防護罩通常用橡膠密封，因此具有一定的防水和防油能力。
